선생님의 문제로 하루가 끝나다.
OrCAD Capture CIS 회로도면에 Footprint 값을 넣어 Layout Plus에 표현하는 문제.
문제) Time diplay PCB설계
작성: 이상훈 2010.12.동지날

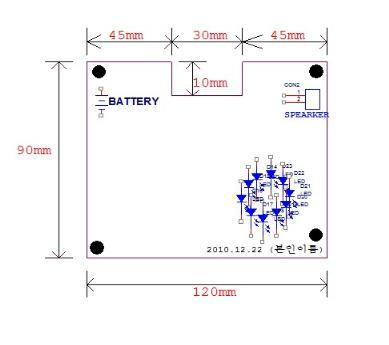

■ 주어진 조건되로 PCB를 설계 하시요.
- 1. 가급적 주어진 회로도와 같게 하세요.
- 2. BAT입력선을 왼쪽 상단에 배치
- 3. LED를 오른쪽 하단에 배치
- 4. SW 1, 2를 주어진 위치에 배치
- 5. 사이즈는 120mm X 90mm으로 할것.
- 6. 오른쪽 하단에 날짜와 본인이름을 SST(S Screen Top)로 삽입하시오.
- 7. Speaker는 커넥터(con2)로 하시오.
- 8. LED는 원형으로 배치
■ 산업현장(실무)에서 전자제품이 만들어지는 과정
- 1. 상품디자인기획부 : 제품의 외형 디자인이나 전체적인 디자인을 만든다.
- 2. 기구팀 : 외형사출물,기구물설계
- 3. 하드웨어팀 : 회로설계
- 4. PCB담당자 : 디자인 기획부, 기구팀, 하드웨어팀에서 회의결과로 나온 규격이나 치수, 외형 등 기준에 맞게 오차 없이 PCB설계한다.
Capture CIS 원본 파일 :
Capture CIS 변환 파일 :

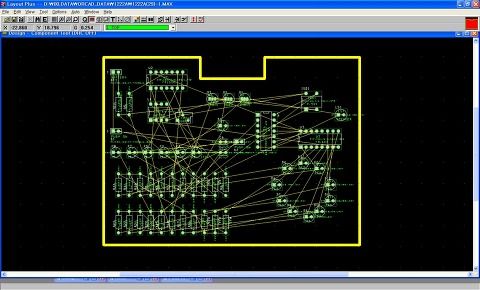

Layout Plus 파일 :

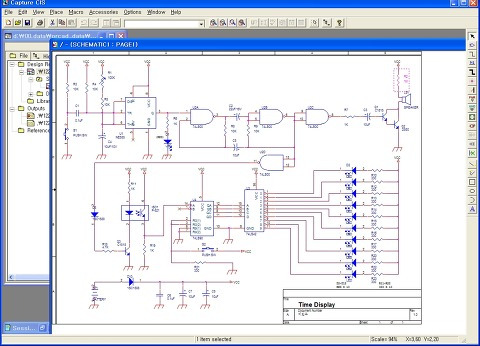

1. Capture CIS 회로 도면
2. Layout Plus에서 불러오기 오류

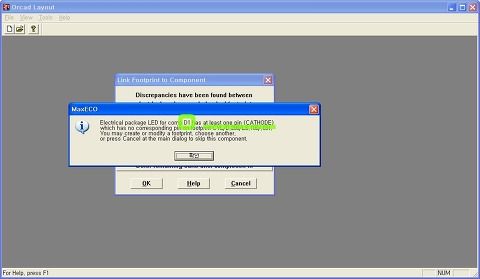

오류내용이 상세히 나온다. (LED D1 소자가 어쩌구 저쩌구~)

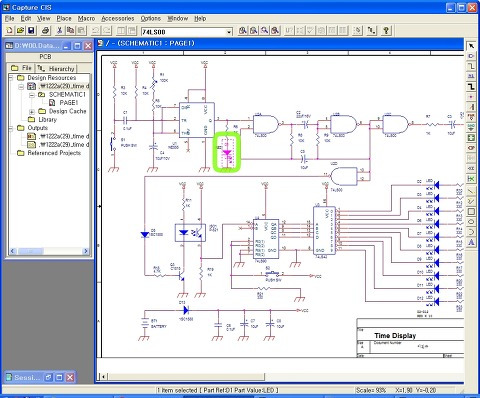

Capture CIS에서 해당 LED 소자를 한번 째려 본다.

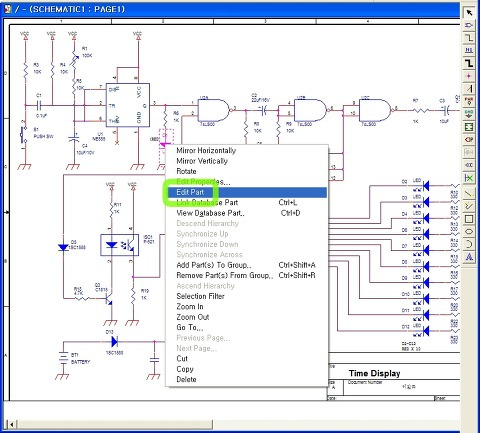

오른쪽 클릭 > Edit Part

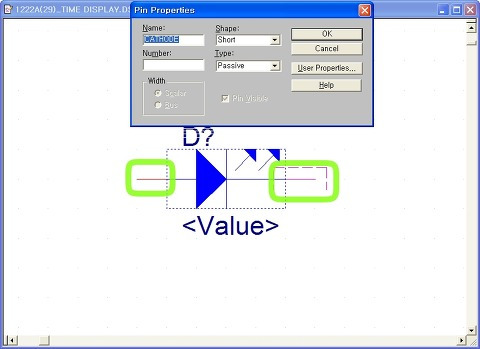

Number 가 없어 오류가 난 것이였다. ( 표시된 라인을 더블클릭)

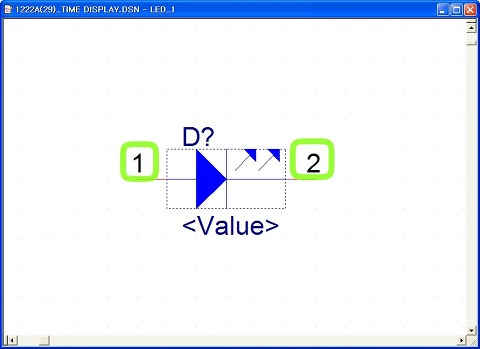

( 1번, 2번을 넣어주자)

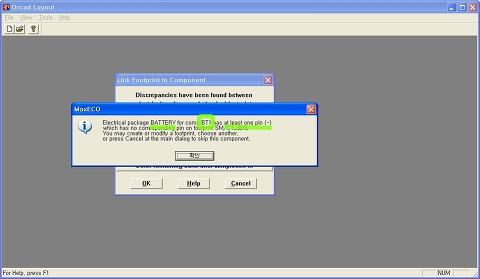

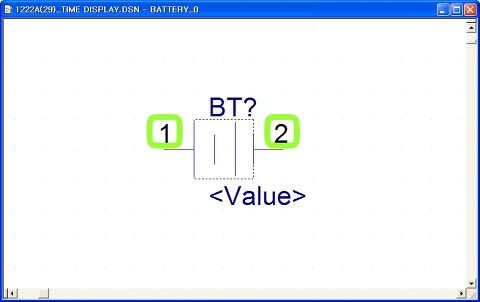

또다른 Battery BT1 오류...
아까맨치로 숫자를 1, 2를 넣어 준다.

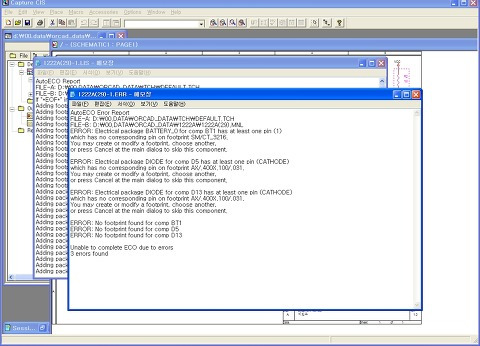

상세한 오류 내용을 알려주다.
[#M_오류내용 더보기|접기|
오류내용 보기
AutoECO Error Report
FILE-A: C:\ORCAD\ORCAD_10.3\TOOLS\LAYOUT_PLUS\DATA\DEFAULT.TCH
FILE-B: D:\00.DATA\ORCAD_DATA\1222A(29)_TIME DISPLAY.MNL
ERROR: Electrical package BATTERY for comp BT1 has at least one pin (-)
which has no corresponding pin on footprint SM/CT_3216.
You may create or modify a footprint, choose another,
or press Cancel at the main dialog to skip this component.
ERROR: Electrical package DIODE for comp D5 has at least one pin (CATHODE)
which has no corresponding pin on footprint DAX2/.450X.090/.031.
You may create or modify a footprint, choose another,
or press Cancel at the main dialog to skip this component.
ERROR: Electrical package LED_3 for comp D8 has at least one pin (CATHODE)
which has no corresponding pin on footprint CYL/D.200/LS.100/.031.
You may create or modify a footprint, choose another,
or press Cancel at the main dialog to skip this component.
ERROR: Electrical package DIODE for comp D13 has at least one pin (CATHODE)
which has no corresponding pin on footprint DAX2/.450X.090/.031.
You may create or modify a footprint, choose another,
or press Cancel at the main dialog to skip this component.
ECO cancelled by user
ound for comp BT1
ERROR: No footprint found for comp D5
ERROR: No footprint found for comp D8
ERROR: No footprint found for comp D13
Unable to complete ECO due to errors
4 errors found
1222A(29).DSN
