 RAM 데이타 입력방법 설명 with Proteus (★)

[ 간략 설명 ]

◈ RAM 회로를 만드고, 이진수 0001~1111까지 데이타 넣기 예제

◈ 프로테우스를 사용해서 LED로 확인

RAM 데이타 입력방법 설명 with Proteus

상세한 캡처이미지





SRAM_TEST.DSN

( 이 샘플파일은 선생님이 제공한 것임)

---

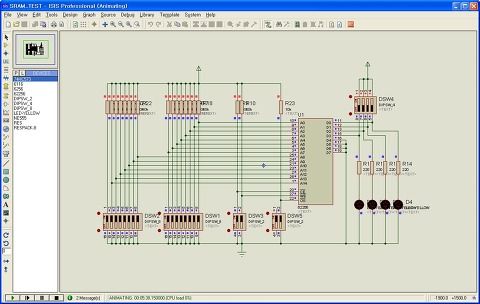

완성된 파일 : Start Debugging

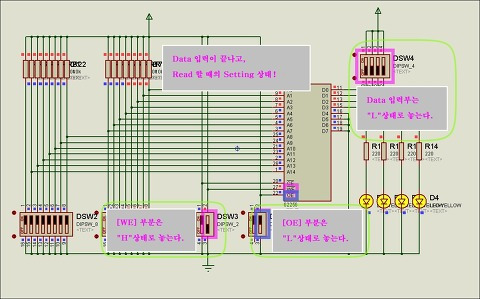

읽기 상태의 버튼 위치

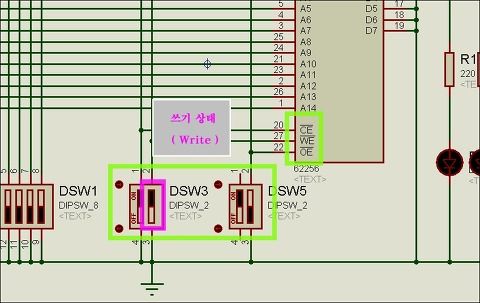

쓰기 상태의 버튼 위치

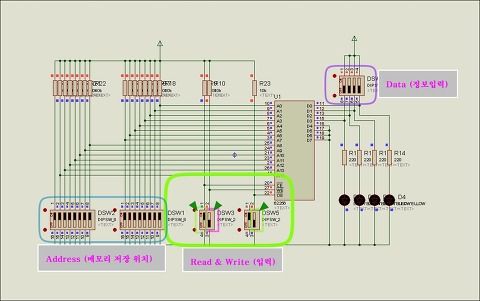

주요부 기능

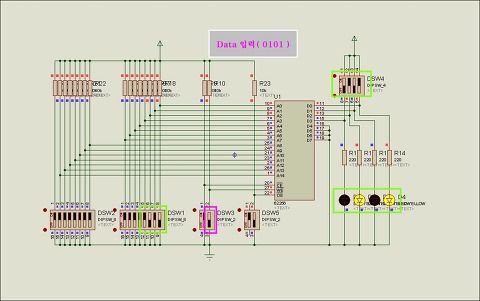

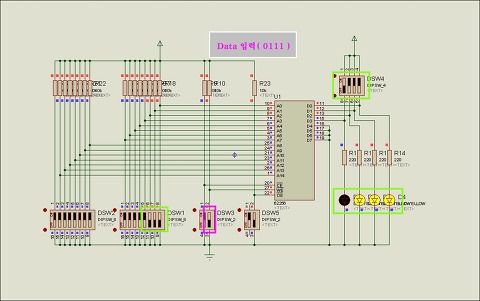

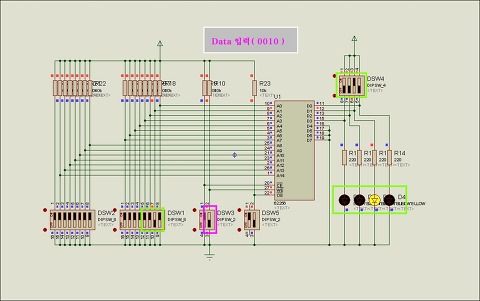

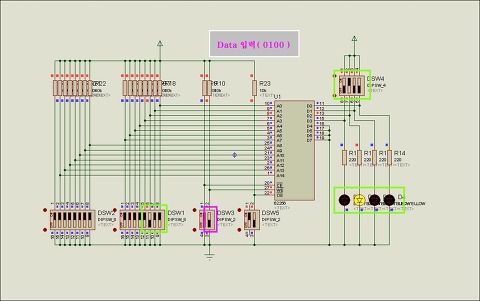

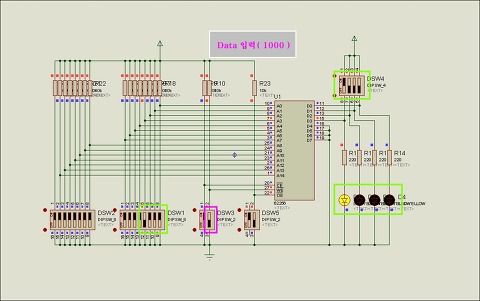

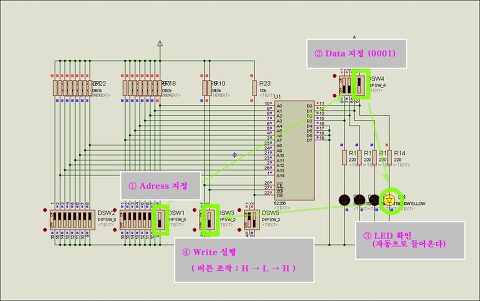

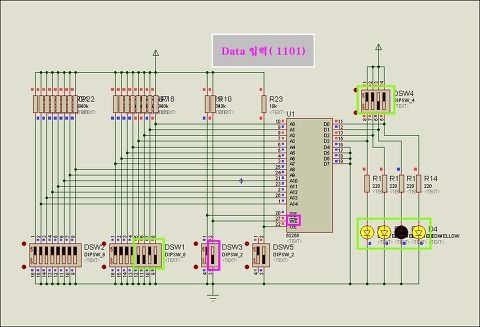

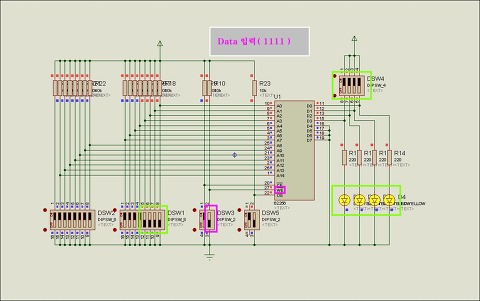

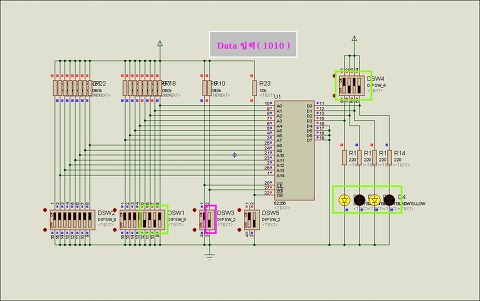

데이터 입력 순서 : Address → Data → Write 버튼

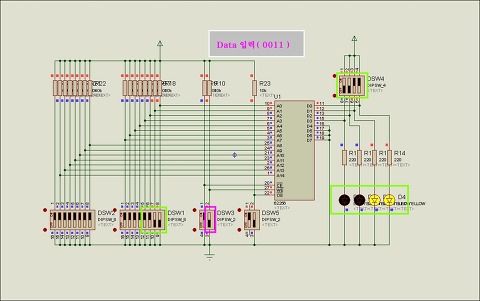

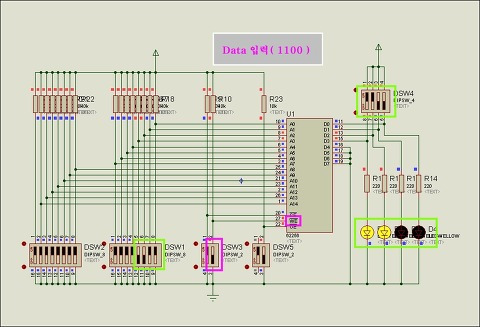

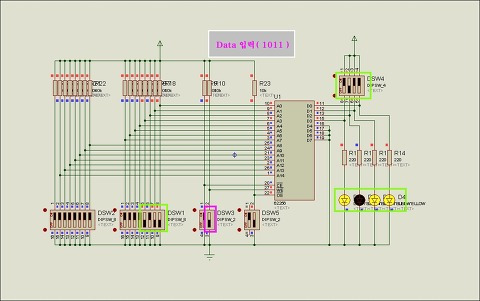

이진수 0000 ~ 1111 까지 순서되로 Address에 입력

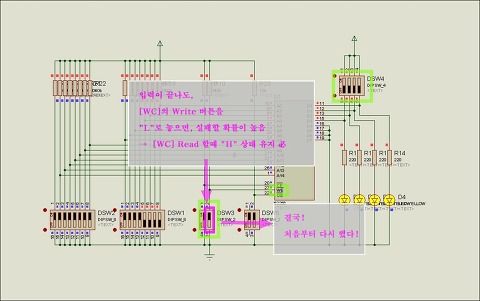

입력 실수 ~~~ Write 버튼을 조심!

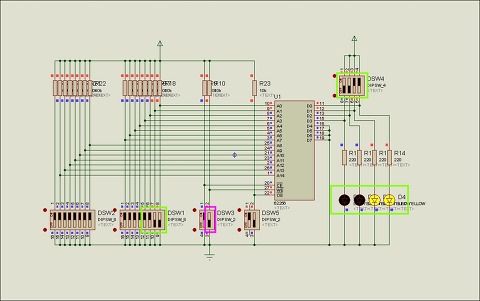

입력 확인 : Read 상태에서, Address 버튼을 눌려 LED on, off를 확인한다.

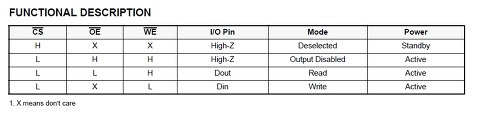

DataSheet 62256의 Functional Description

62256L_SRAM_samsung.pdf

데이터시트 부분 캡처

Read 상태 설정

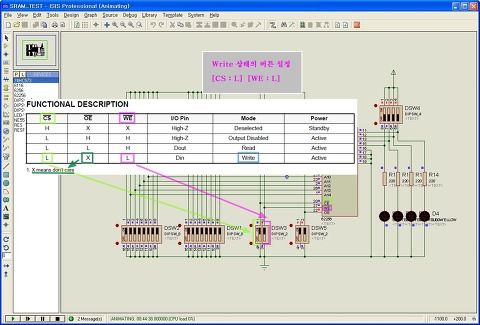

Write 상태 설정
